Necesidad
Se requiere la mejora del sistema de climatización (calor) actualmente instalado en la vivienda,con el fin de incorporar nuevas funcionalidades, tales como el encendido y apagado remoto y/o automático.
Objetivo
Realizar los mínimos cambios de hardware**, priorizando una instalación sencilla que no requiera modificaciones significativas en la estructura de la vivienda, como la realización de nuevas rozas u otras obras.
Requisitos
Compatibilidad con la caldera actual
Compatibilidad con Home Assistant, ya sea por Zigbee o MQTT
Controles manuales de selección de temperatura y por medio de aplicación / sistema domótico
Muestreo de información por app y por pantalla
Alimentación sin baterías
Solución aplicada

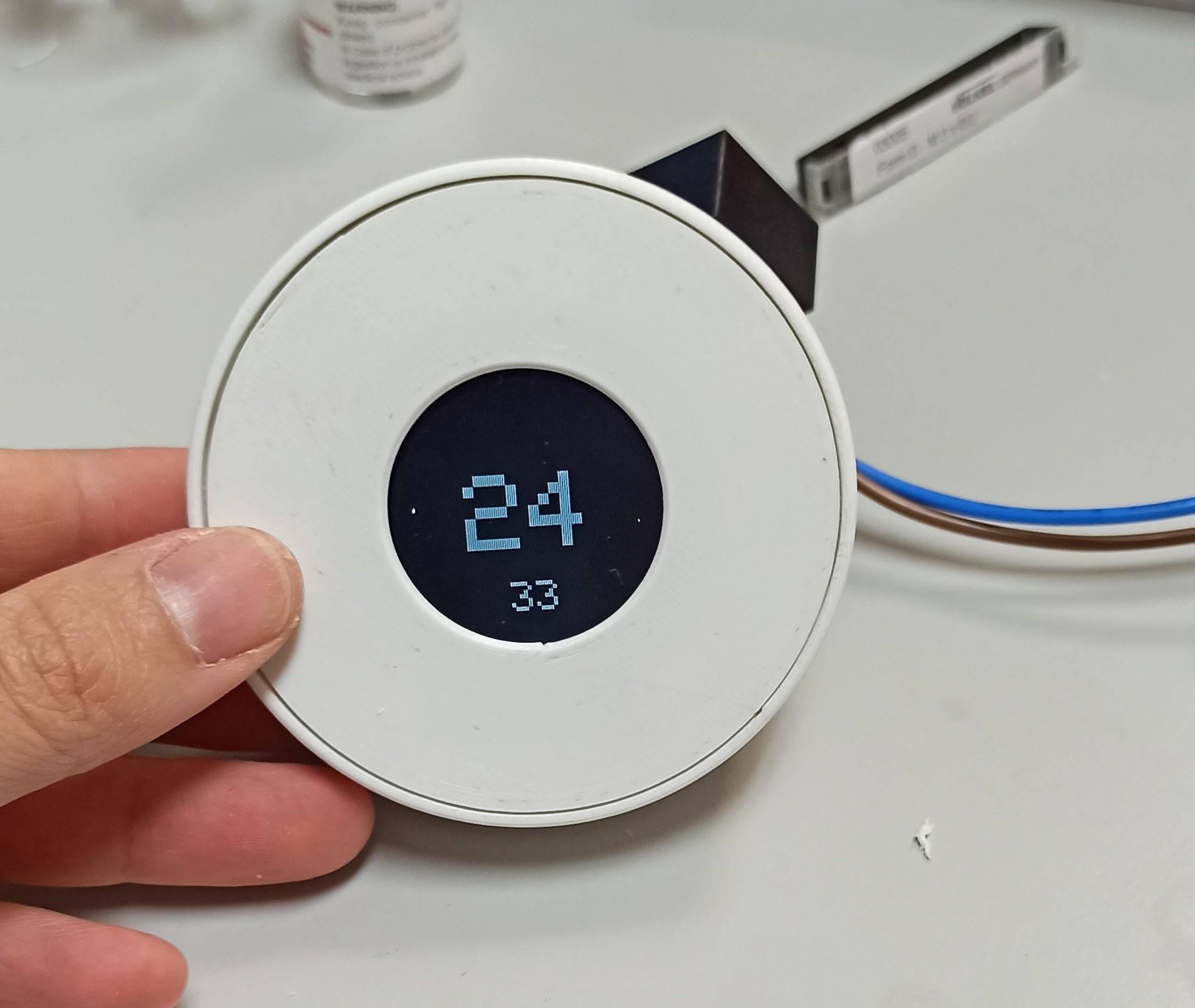

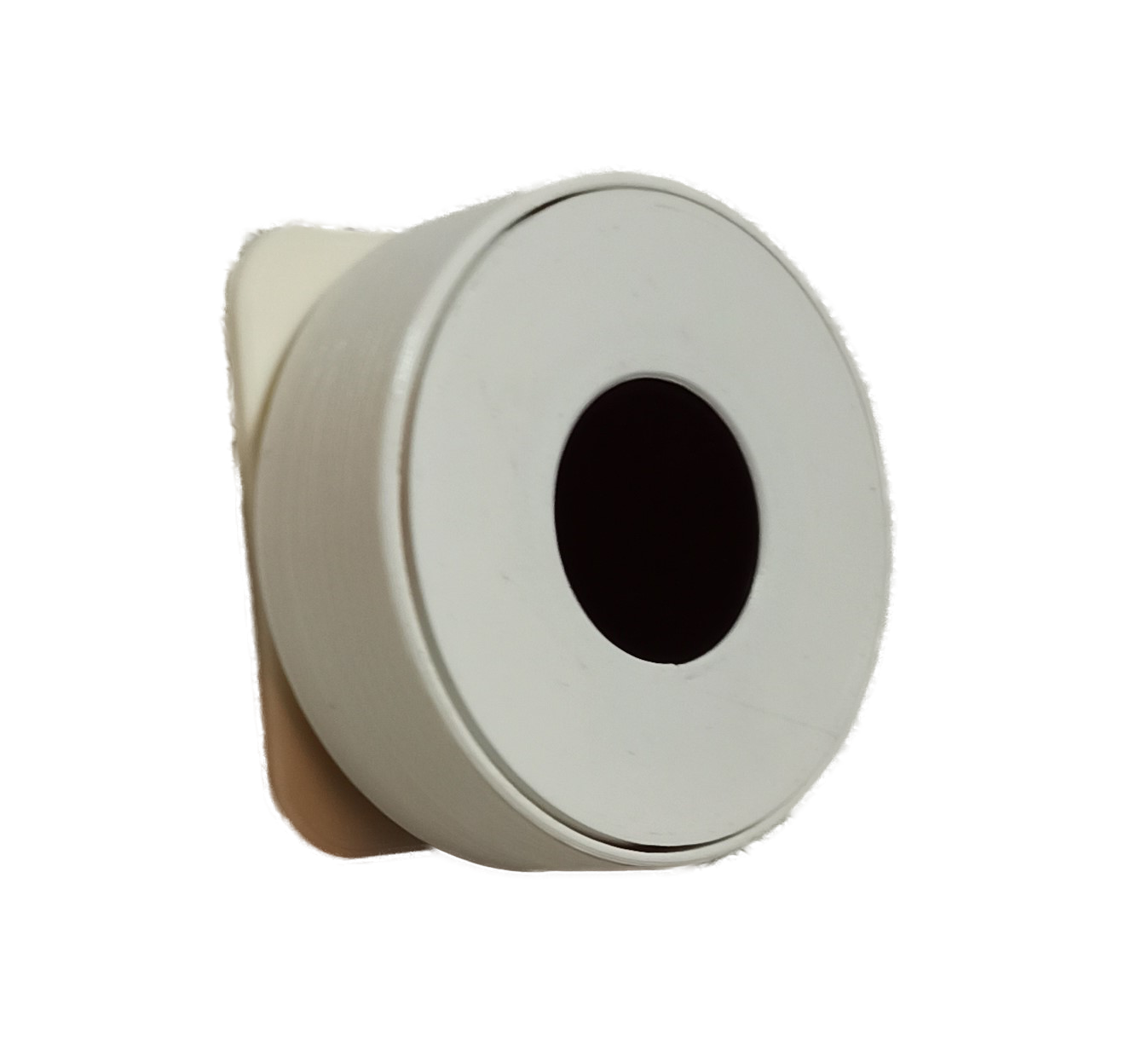

Sustitución de termostato actual por termostato inteligente, evitando cambios adicionales en la caldera.
Alimentación a través de 230VAC, disponibles en la caja del termostato actual.

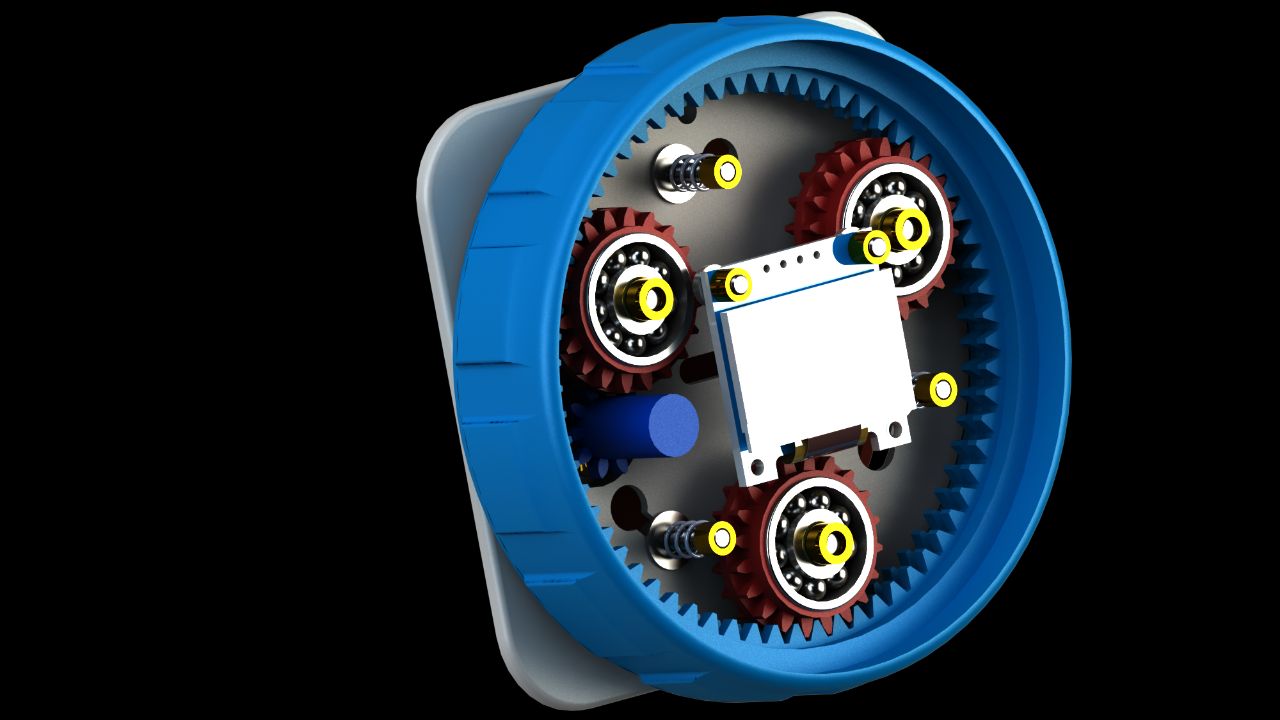

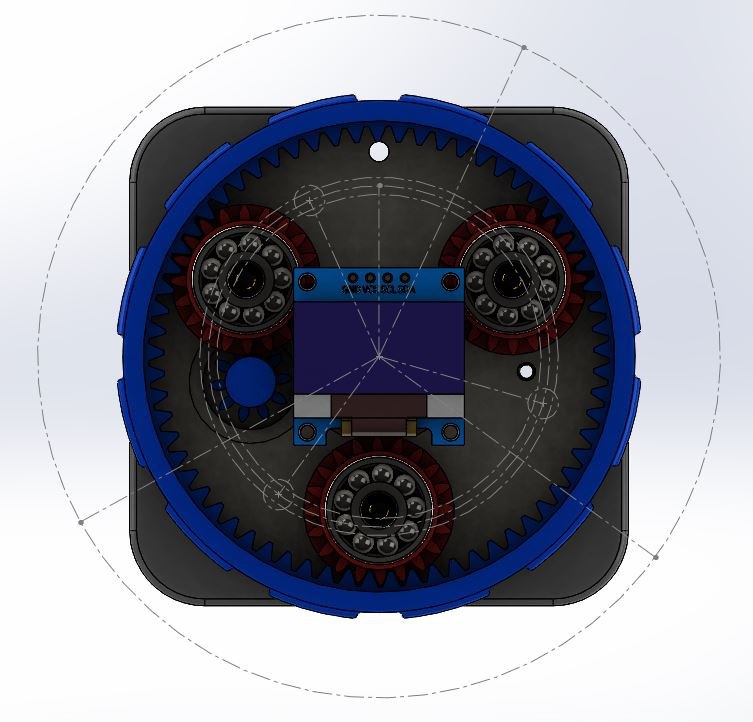

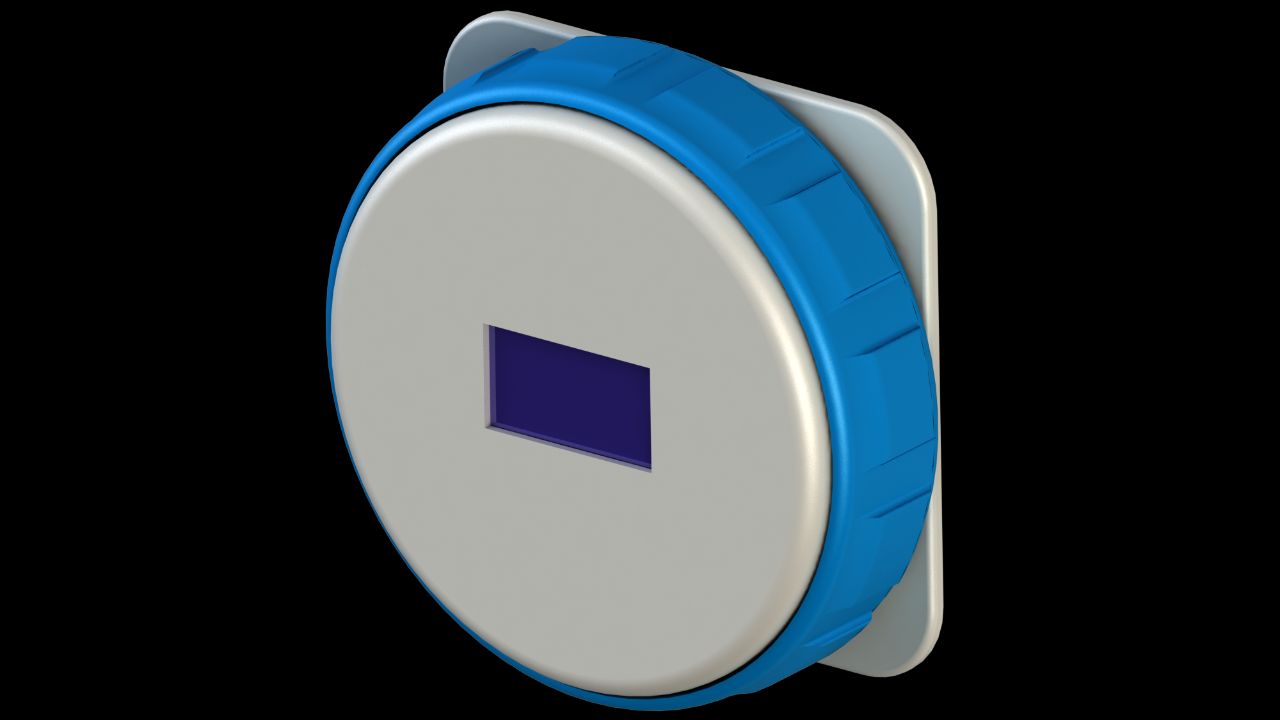

Diseño 3D en Solidworks que cumple con:
- Restricciones de espacio
- Control rotatorio + pulsación para navegación por menús internos

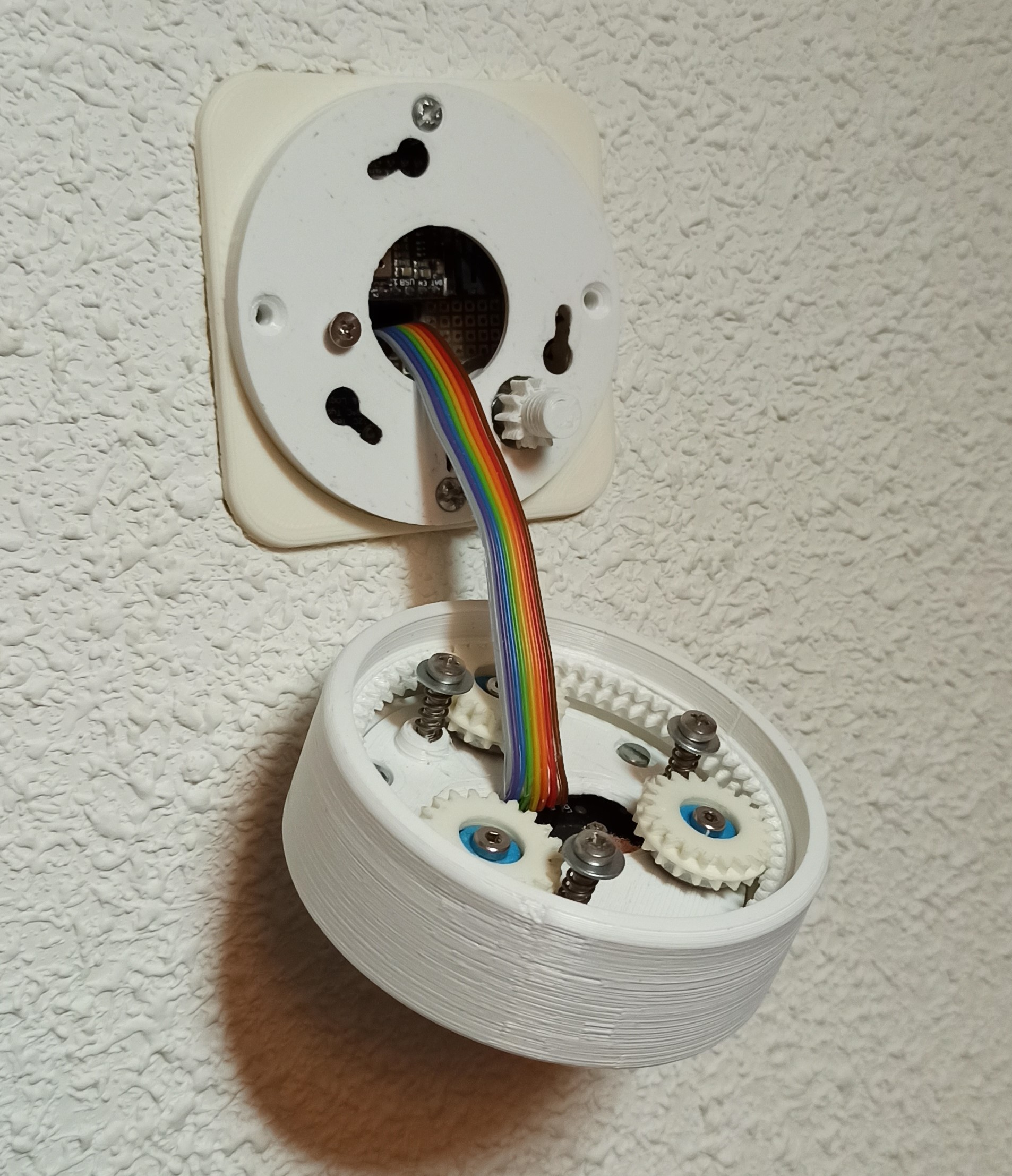

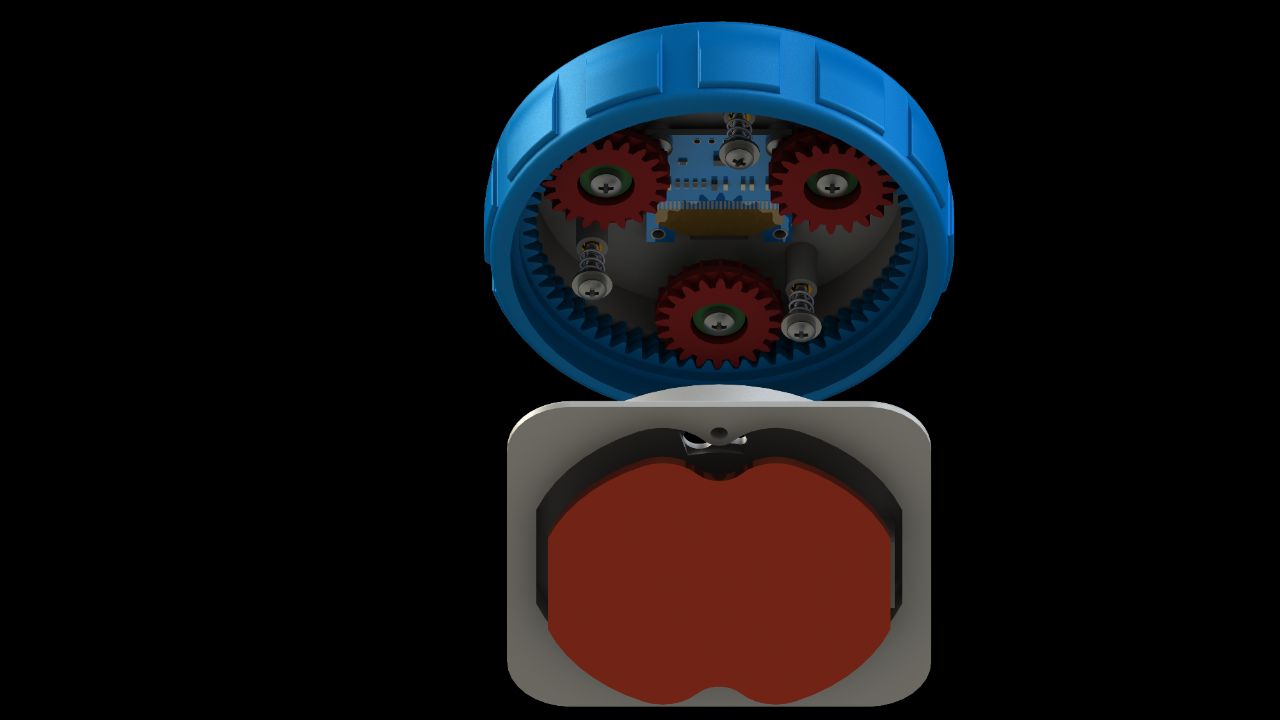

- Inserción en base por bayoneta para instalación cómoda con fijaciones ocultas.
- Piezas diseñadas con vistas a producción en moldes, priorizando una única dirección de desmoldeo
- Material de impresión: PLA + ABS.
MCU: ESP8266
- Compatible con MQTT a través de WiFi.
- Generación de AP para configuración.
- Programado en C/C++
PCB: Prototipo realizado en placa perforada, sin diseño ni fabricación de tarjeta electrónica.
